Aluminium Vordach Modell Platin auf Tragwerk 245 mm

Platin auf Tragwerk – Freitragendes Aluminium-Vordach für hohe Schneelasten & große Dachflächen

Innovative Befestigung für maximale Stabilität

Entdecken Sie die neuartige Befestigungslösung für unsere Modellreihe Platin auf Tragwerk! Diese revolutionäre Technik ermöglicht die Installation eines freitragenden Aluminium-Vordachs, das auch bei hohen Schneelasten und großen Dachflächen ohne Stützen auskommt.

Was macht Platin Vordach auf Tragwerk so besonders?

Im Gegensatz zu herkömmlichen freitragenden Vordächern, die direkt an der Wand montiert werden und dabei hohe Kräfte auf das Rahmenprofil ausüben, setzt unsere Innovation auf ein spezielles Tragwerk aus Schwertern und Wandplatten. Diese Technik bietet folgende Vorteile:

• Optimale Stabilität: Belastungen werden nicht direkt auf die Wand übertragen, sondern über das Tragwerk abgefangen.
• Flexibilität: Je nach Belastung können die Träger variabel positioniert werden.
• Verdeckte Montage: Nach der Installation bleibt das Tragwerk unsichtbar.
• Große Spannweiten: Stützabstände von bis zu 5,8 Metern möglich.
• Hohe Schneelasten von 85 kg/m²: Auch in schneereichen Regionen einsetzbar, ohne Kompromisse bei der Sicherheit.

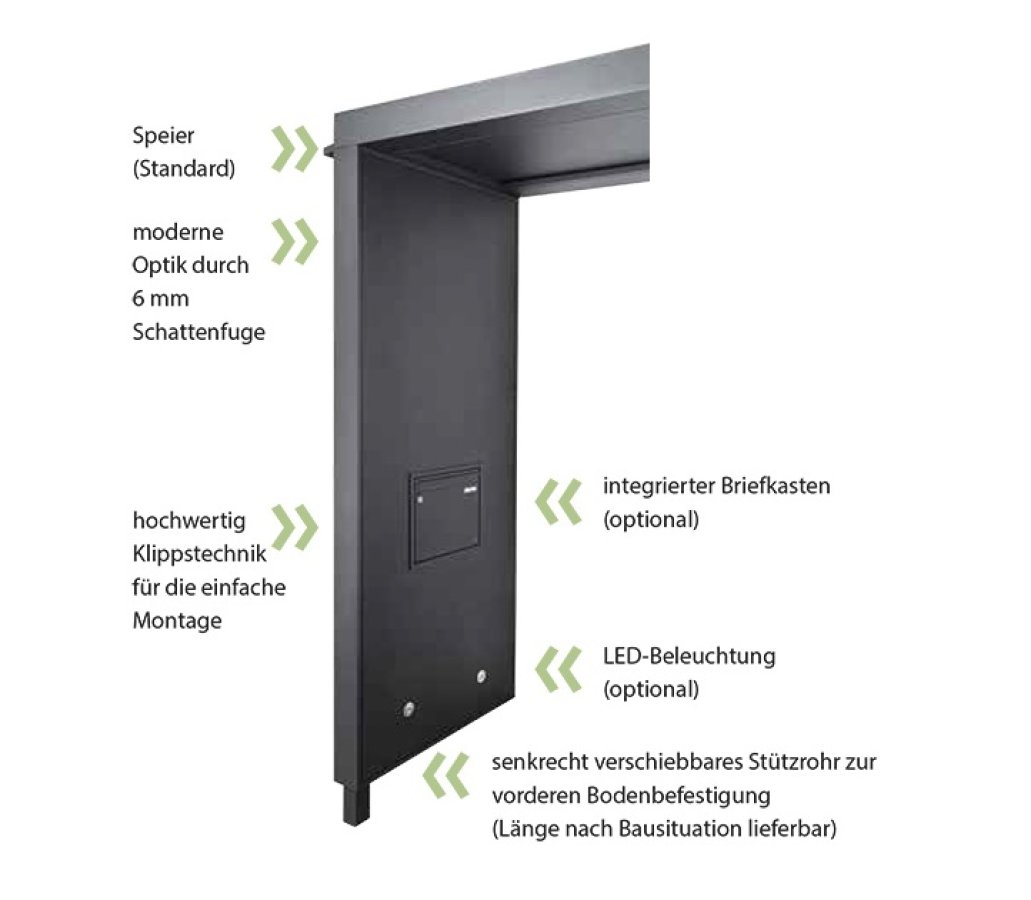

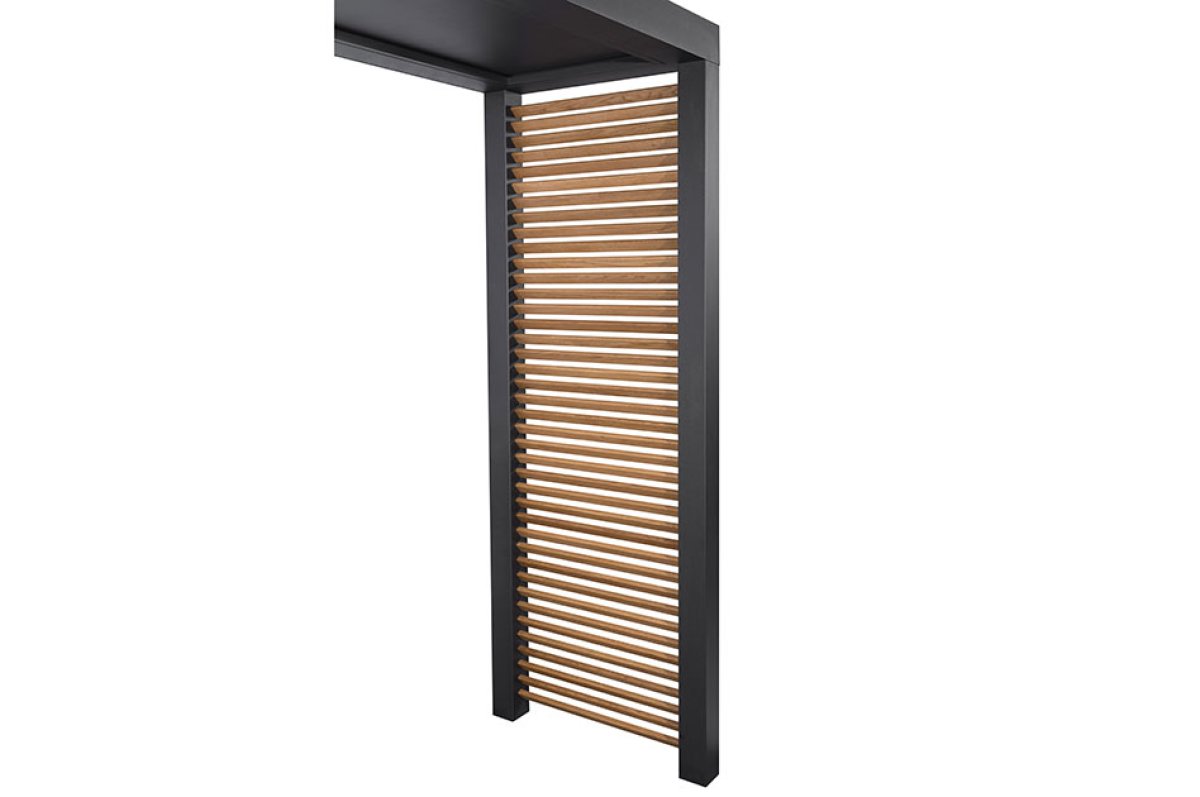

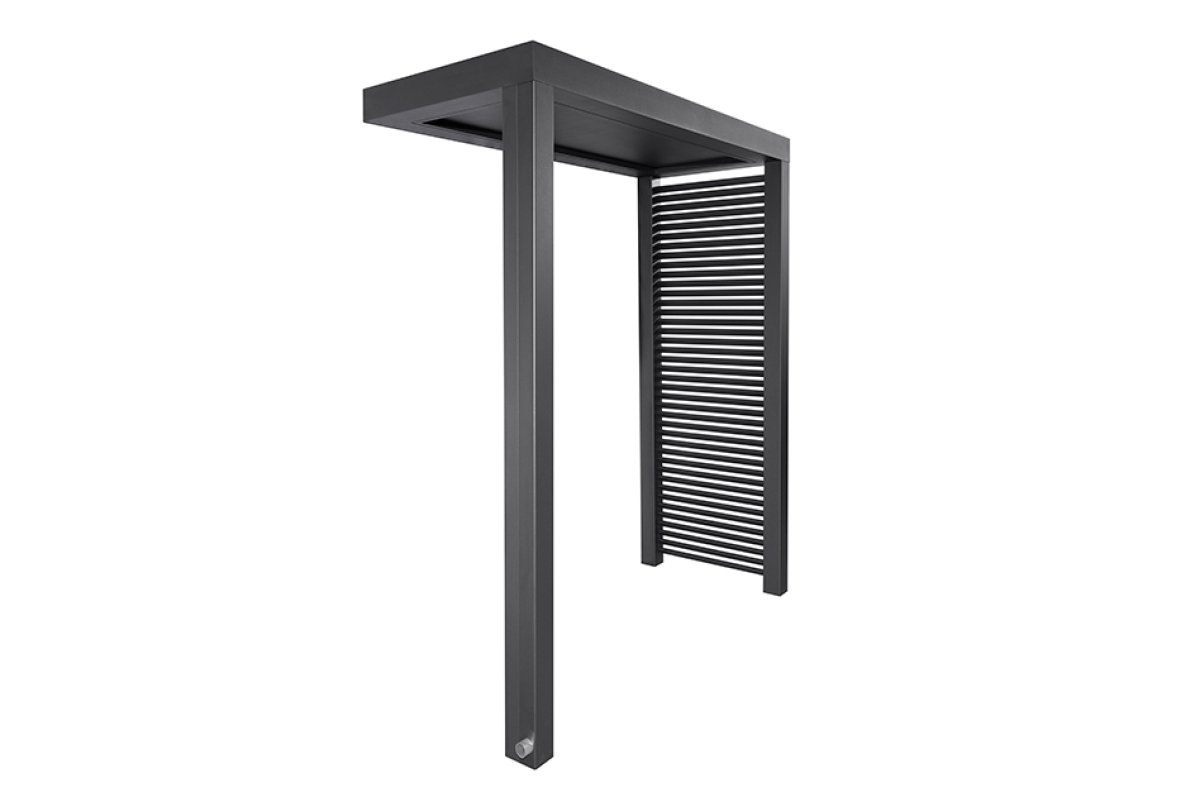

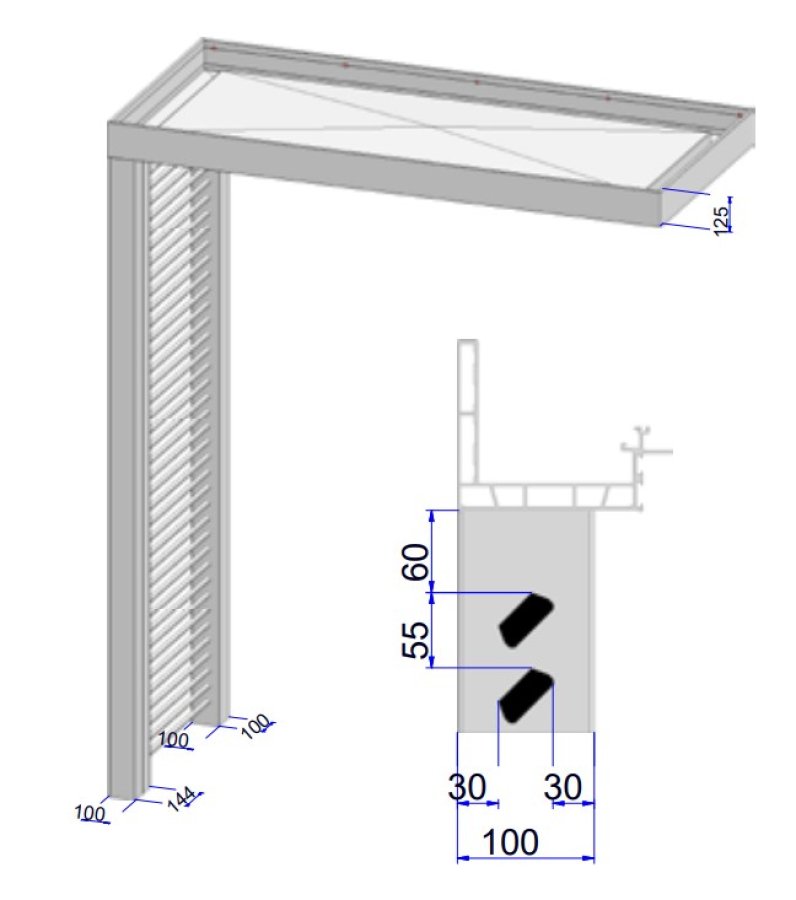

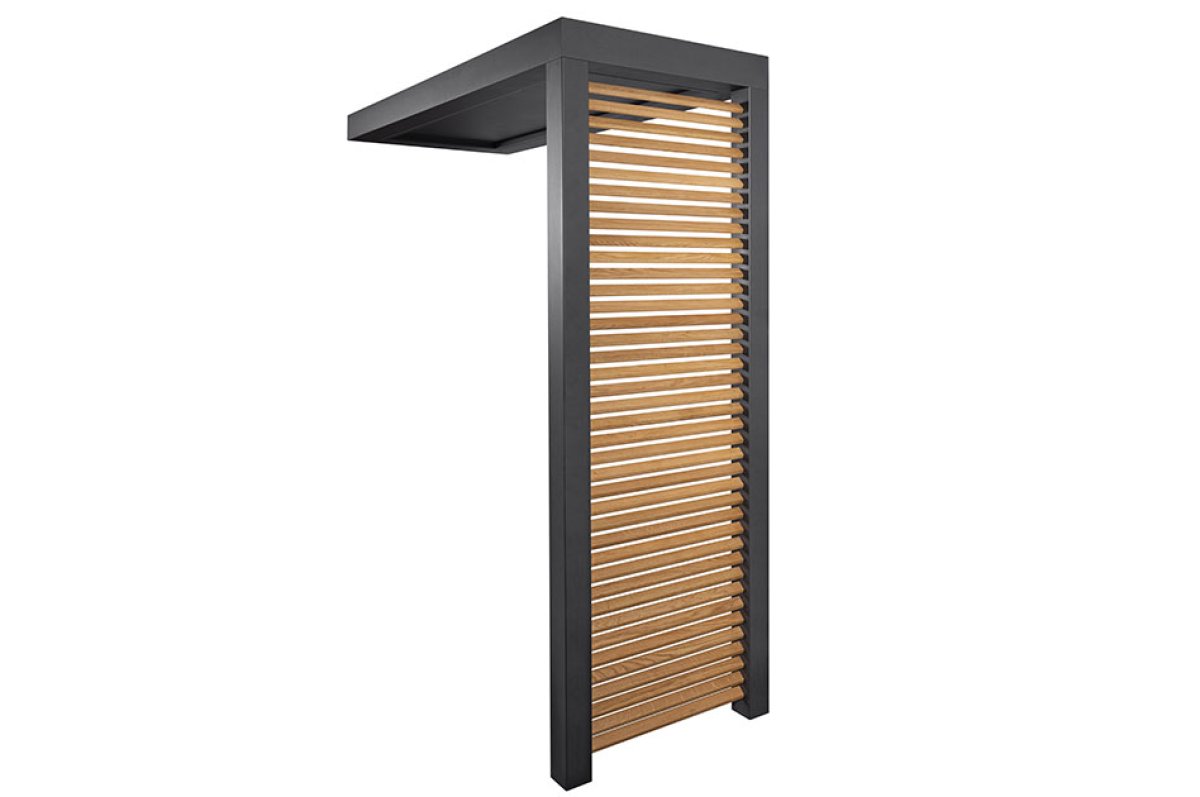

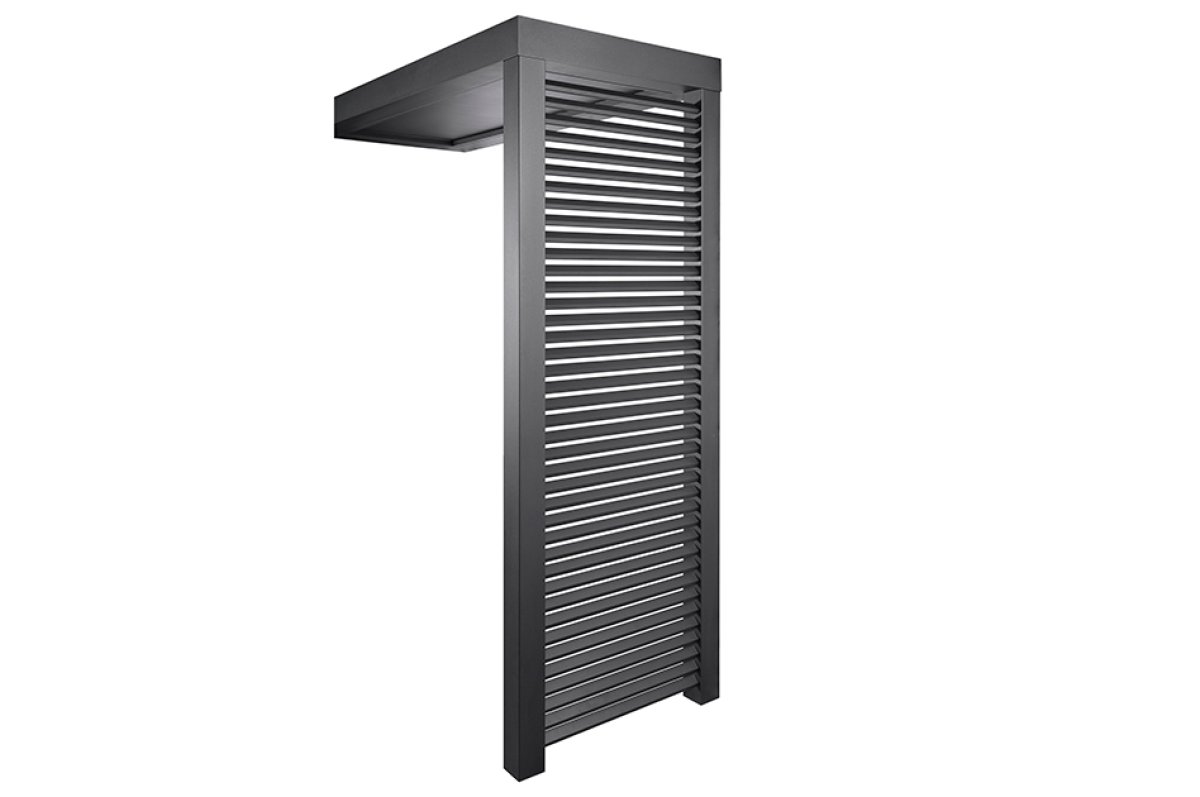

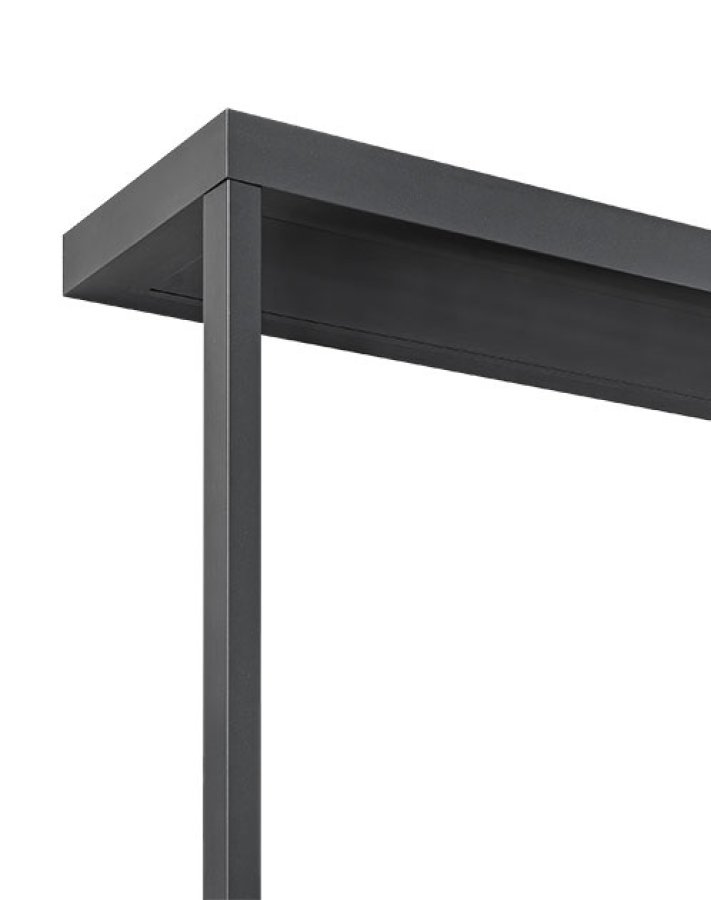

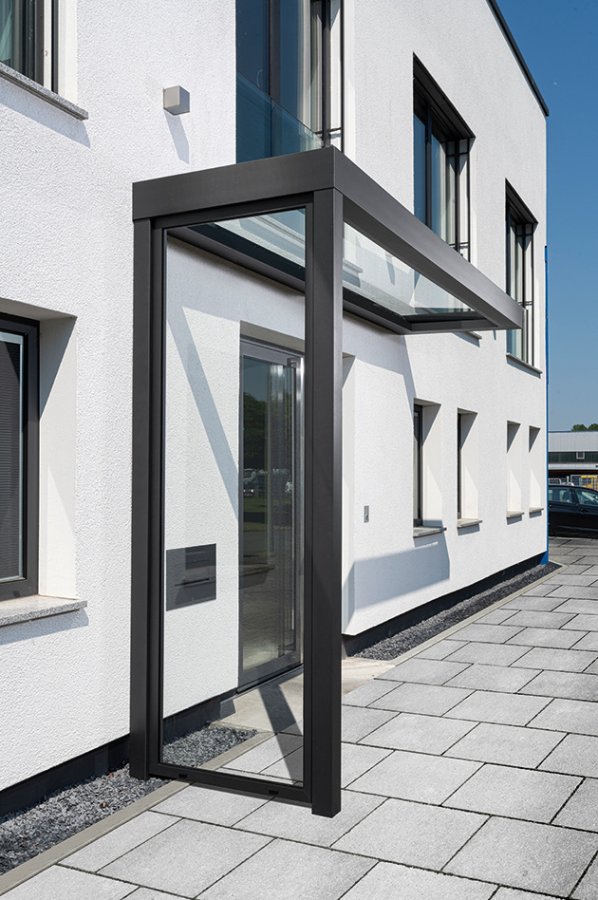

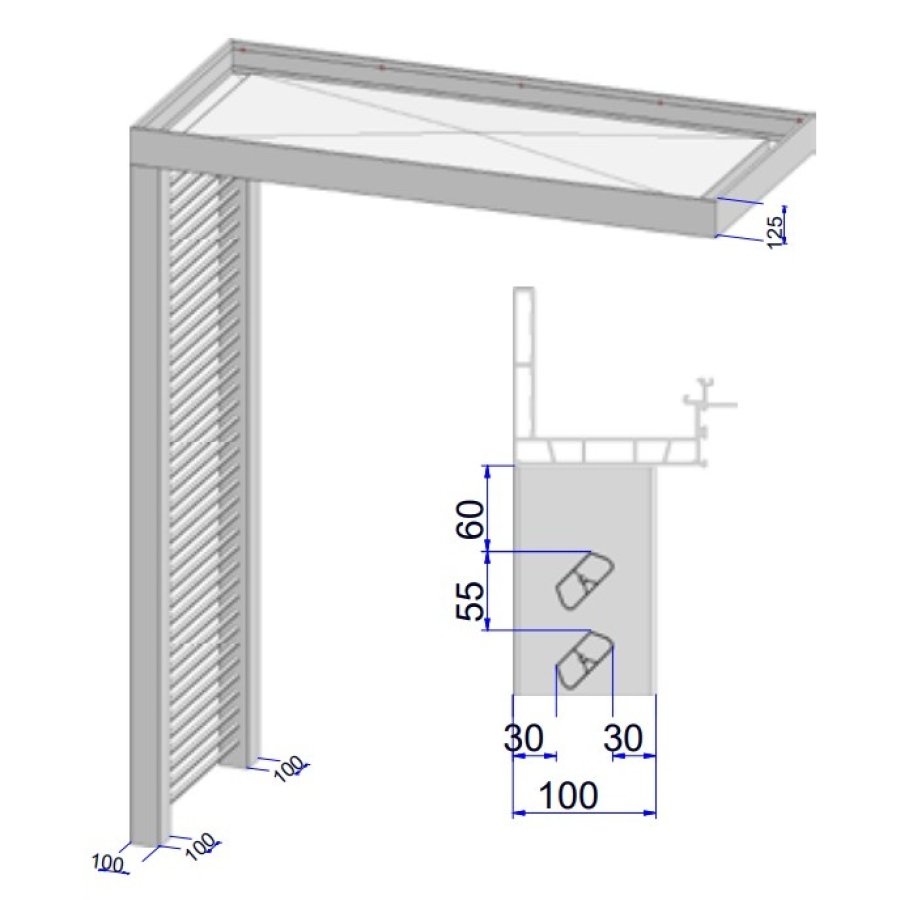

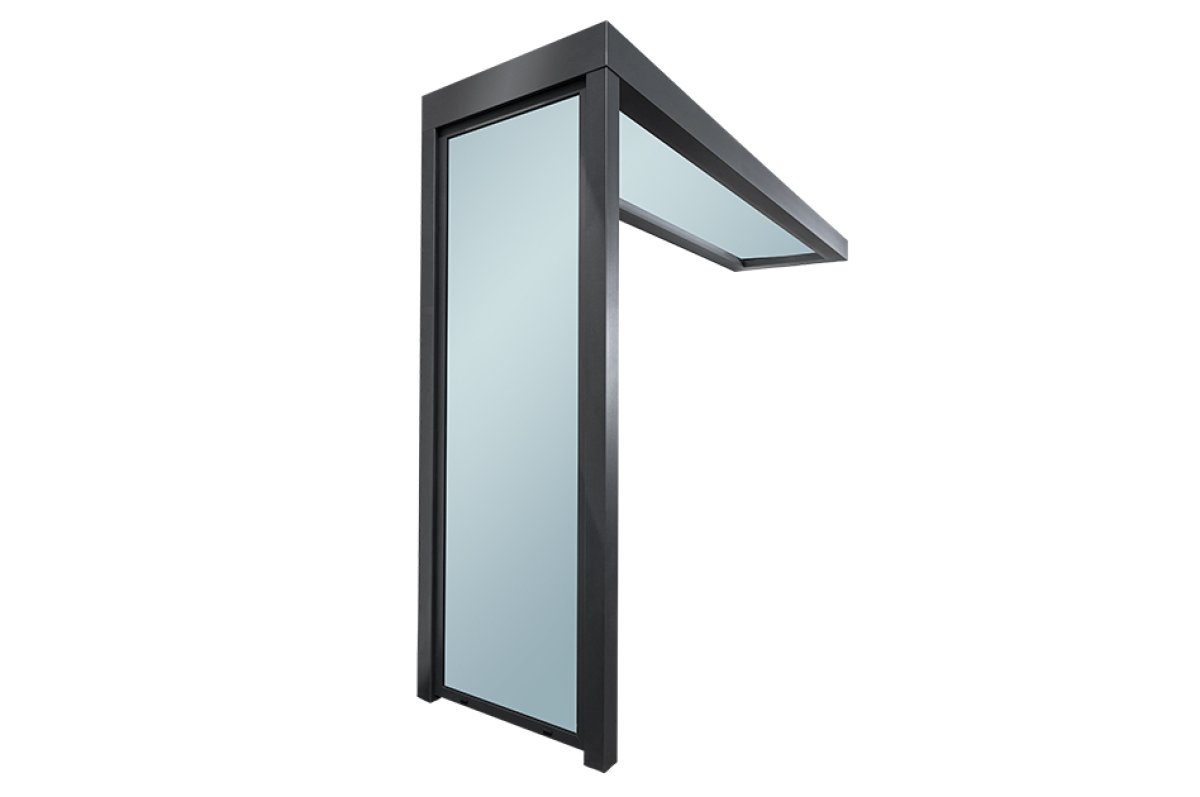

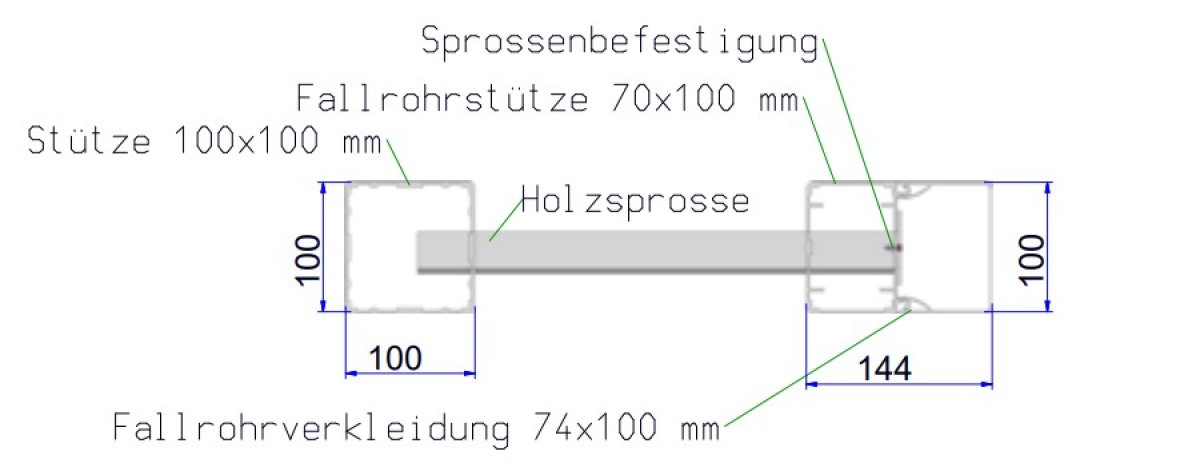

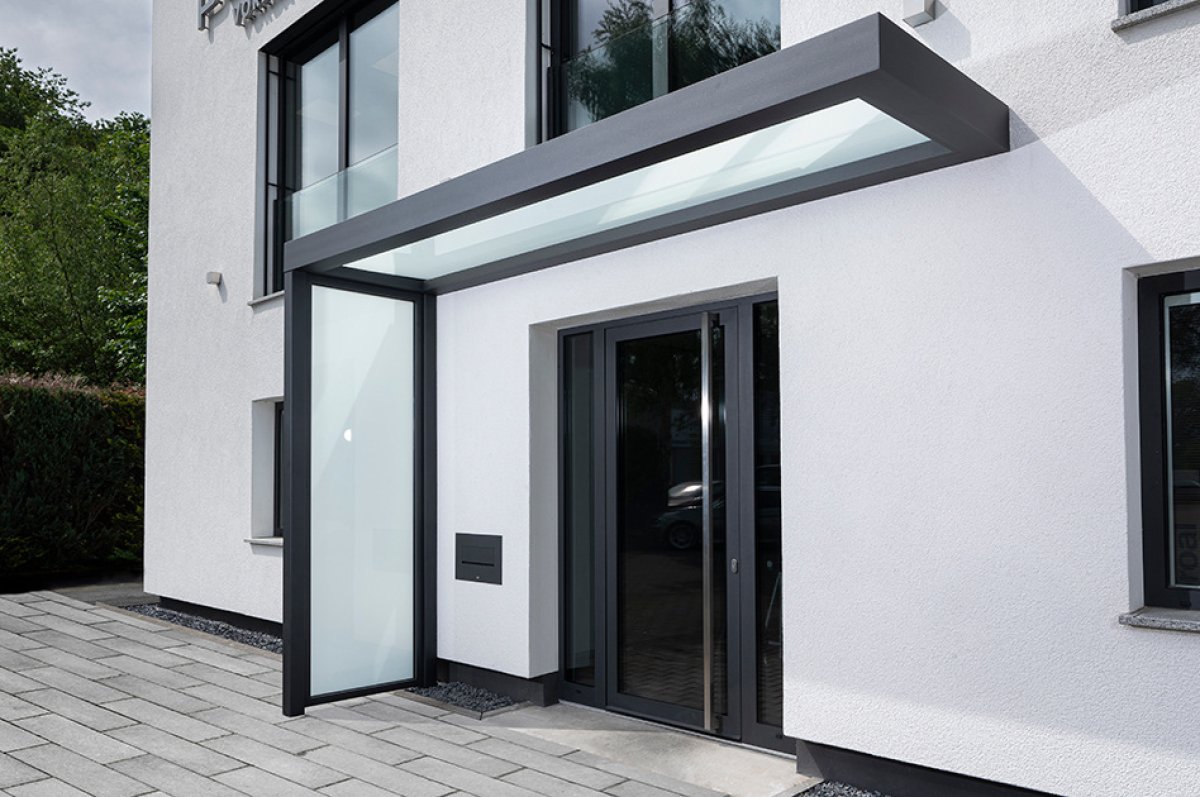

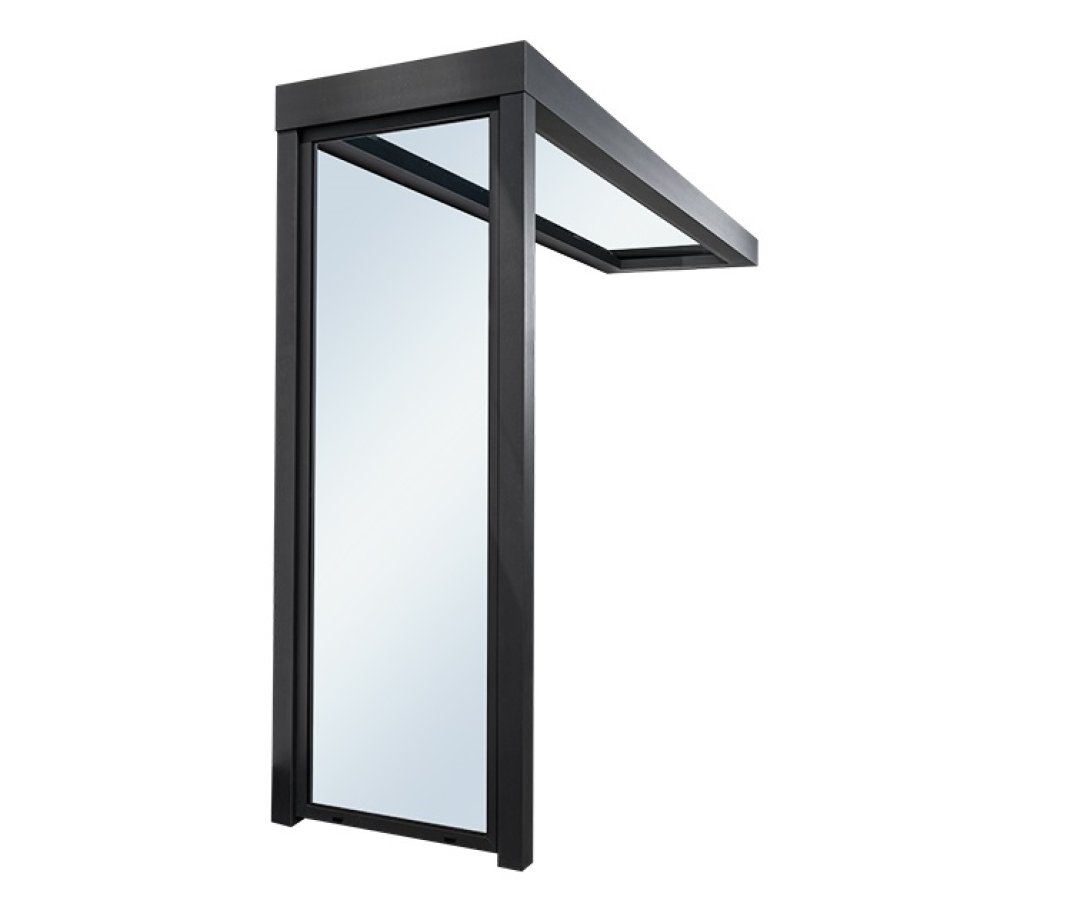

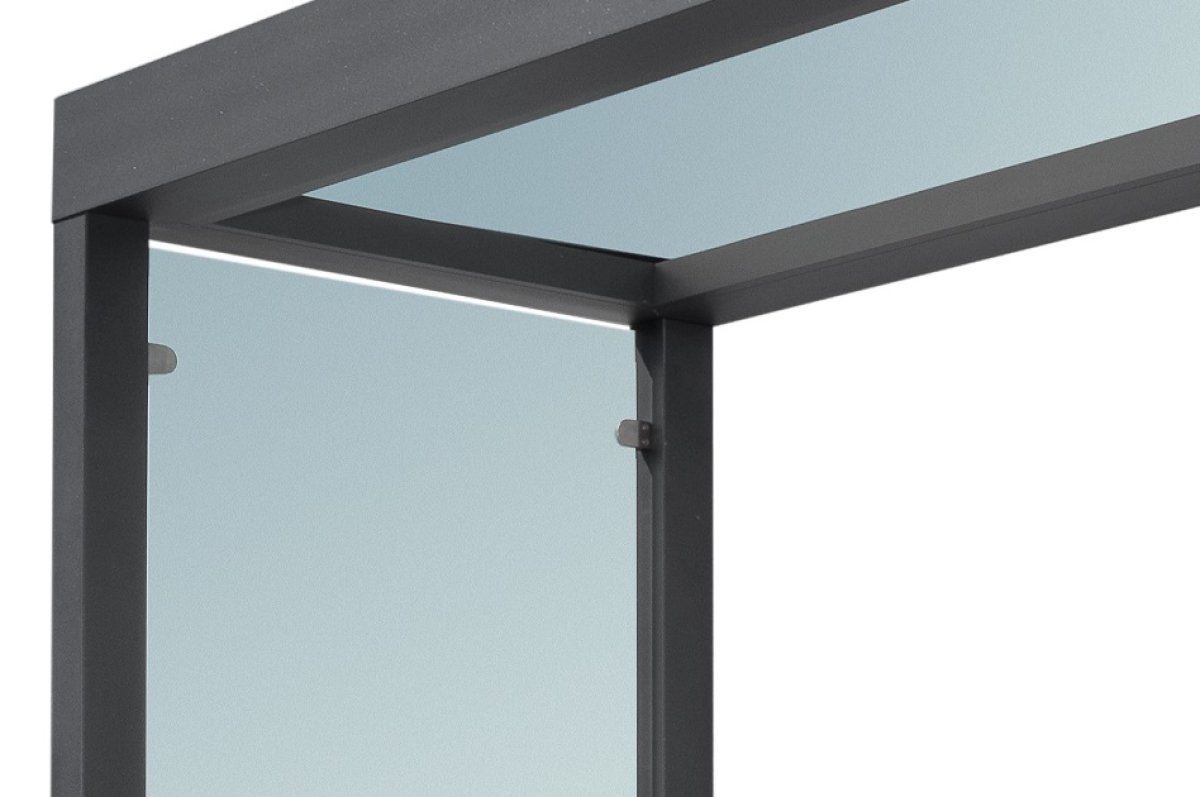

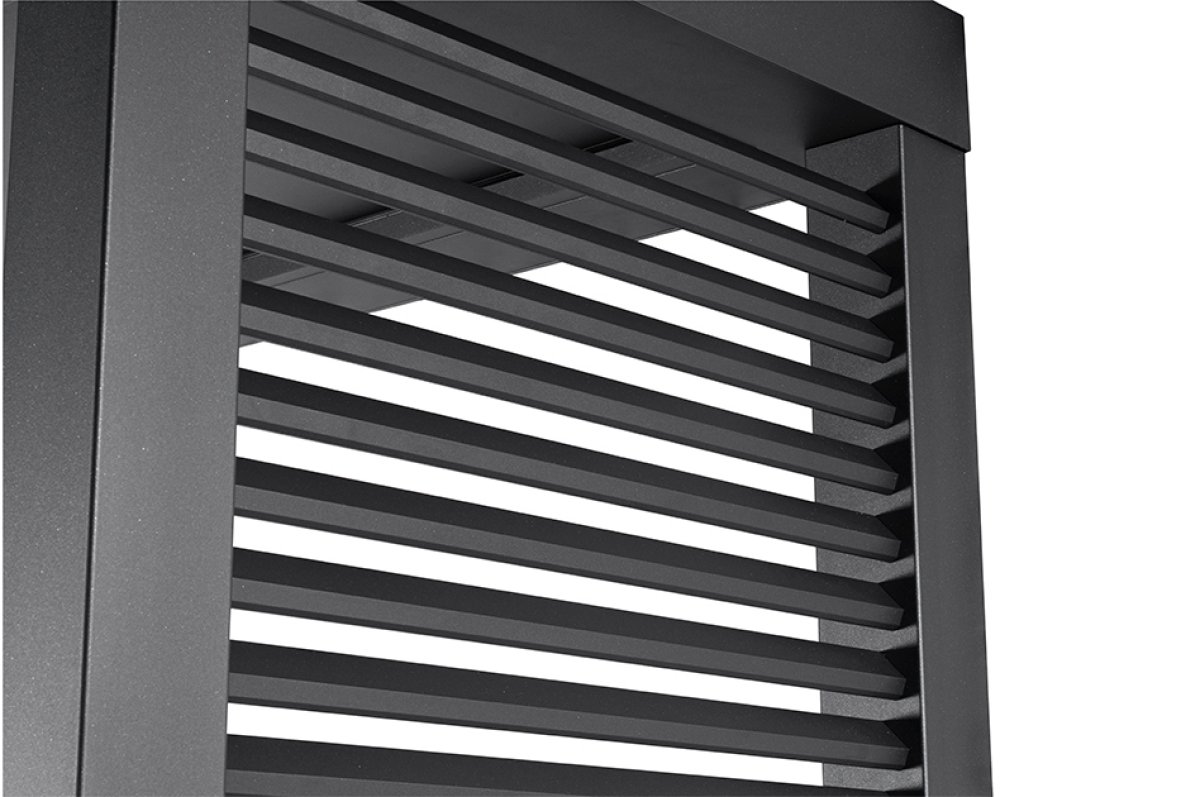

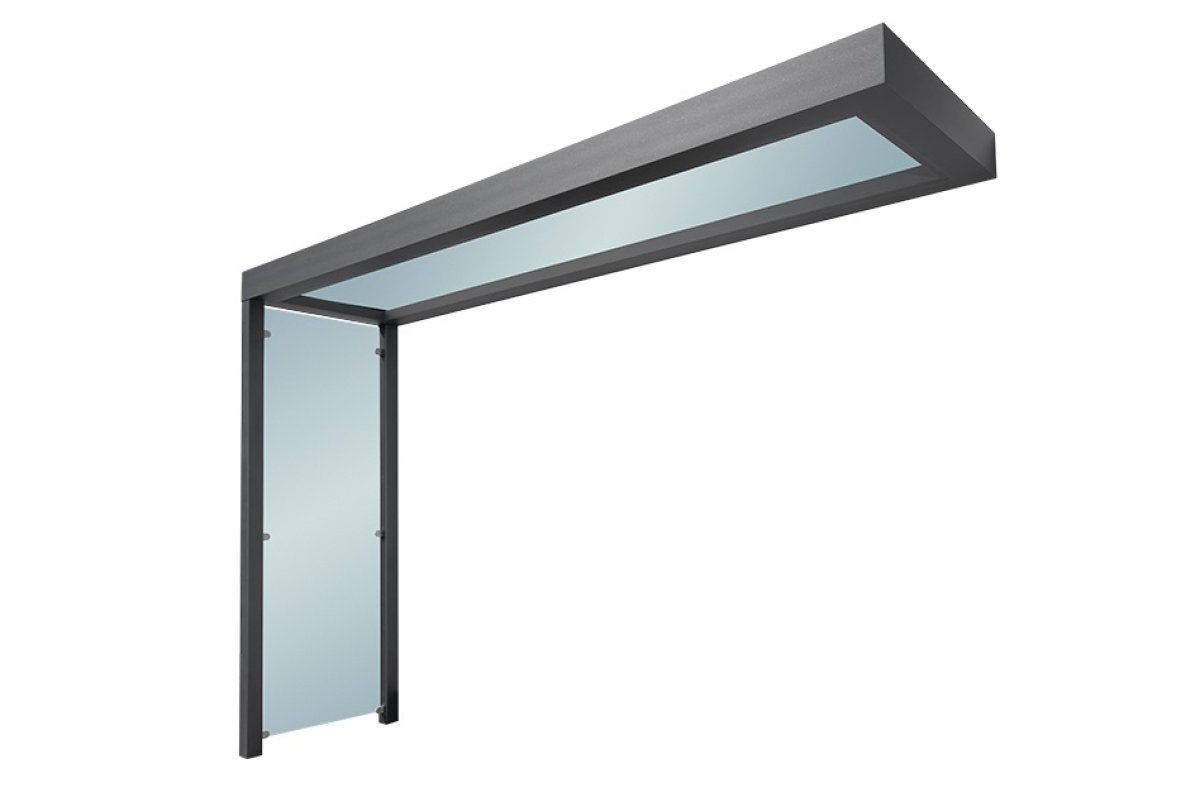

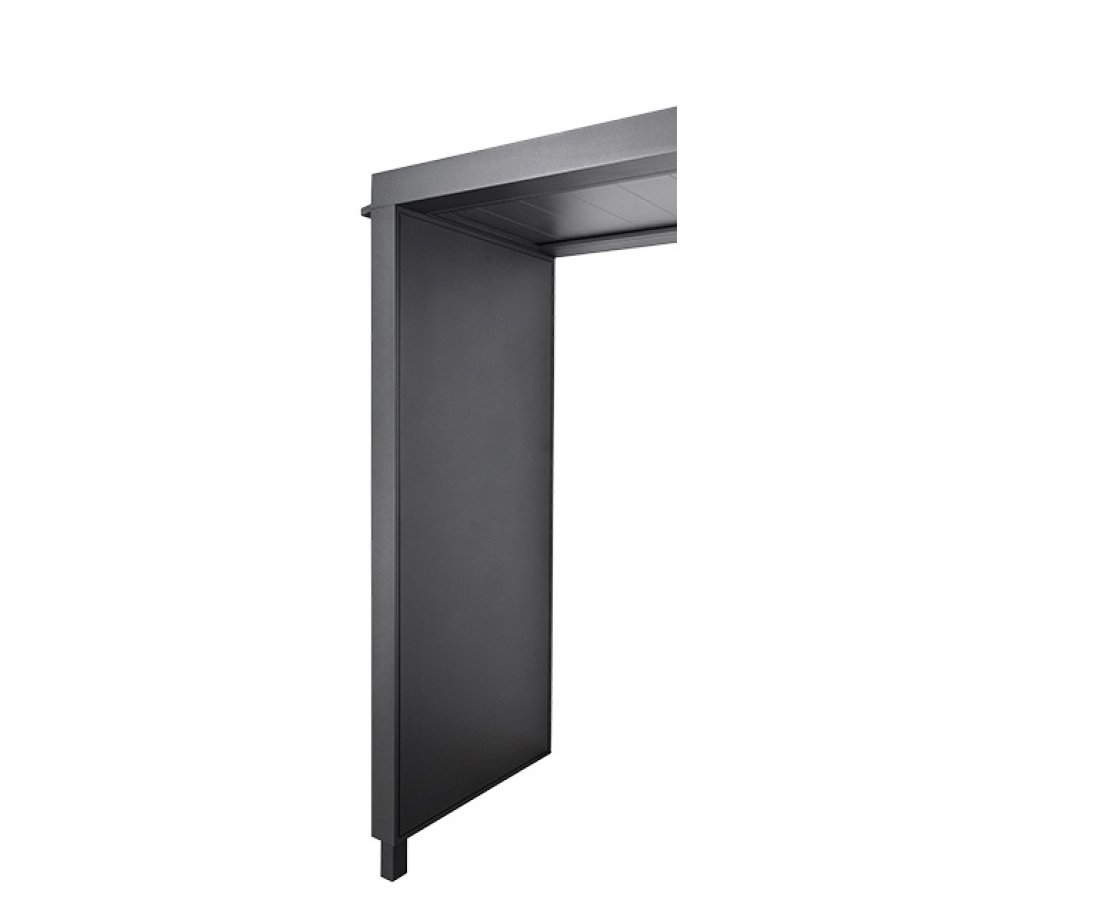

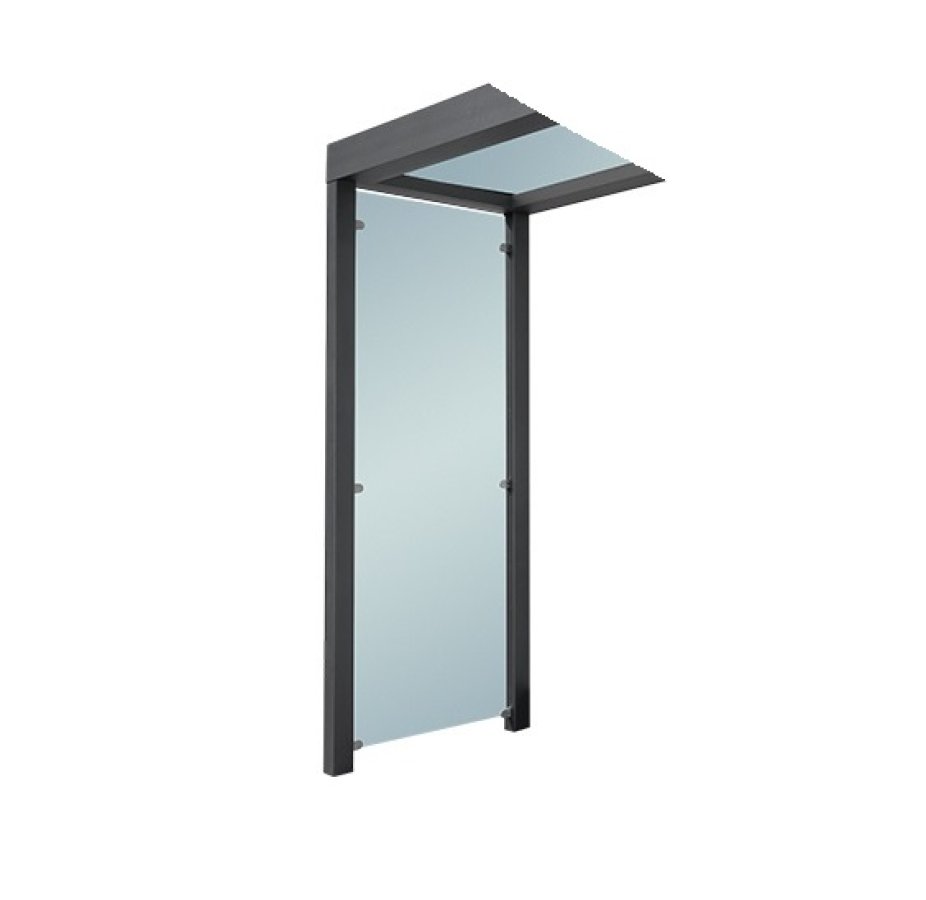

• Kompatibel mit allen Platin-Seitenteilvarianten und Eckstützen.
• Optionale LED-Beleuchtung: 1 Stück Trafo, 3 Strahler, Bewegungsmelder.
• Erhöhte Schneelasten durch zusätzliche Tragschwerter (auf Anfrage)

Patentierte Technologie

Das Aluminium-Vordach Platin auf Tragwerk wurde mit dem Gebrauchsmusterschutz (Nr. 30 2024 111 378.9) angemeldet. Damit erhalten Sie ein einzigartiges, hochwertiges Produkt, das Ihre Immobilie optisch und funktional aufwertet.

Technische Details des Platin Vordachs (245 mm):

• Tragwerk: Schwertausleger und Wandplatte (verdeckt liegend im Vordach)
• Obere Eindeckung: Aluminium unbeschichtet
• Untere Eindeckung: Geschlossene Aluminium-Paneele
• Entwässerung: 1 Speier (Standardposition 11); bei Dachbreite > 2.500 mm: 2 Speier (Position 8/11)
• Bestandteile Trägerschwert:
  • Wandplatte verzinkt 200 x 200 x 15 mm, vorgerichtet für M16 / M12
  • Flachmaterial verzinkt 70 x 12 mm

Effiziente Entwässerung

Das Vordach Platin verfügt über eine versteckte, pyramidenförmig gekantete Aluminium-Eindeckung, die das Wasser gezielt ableitet. Die Entwässerung kann erfolgen:

• Über einen seitlichen Wasserspeier

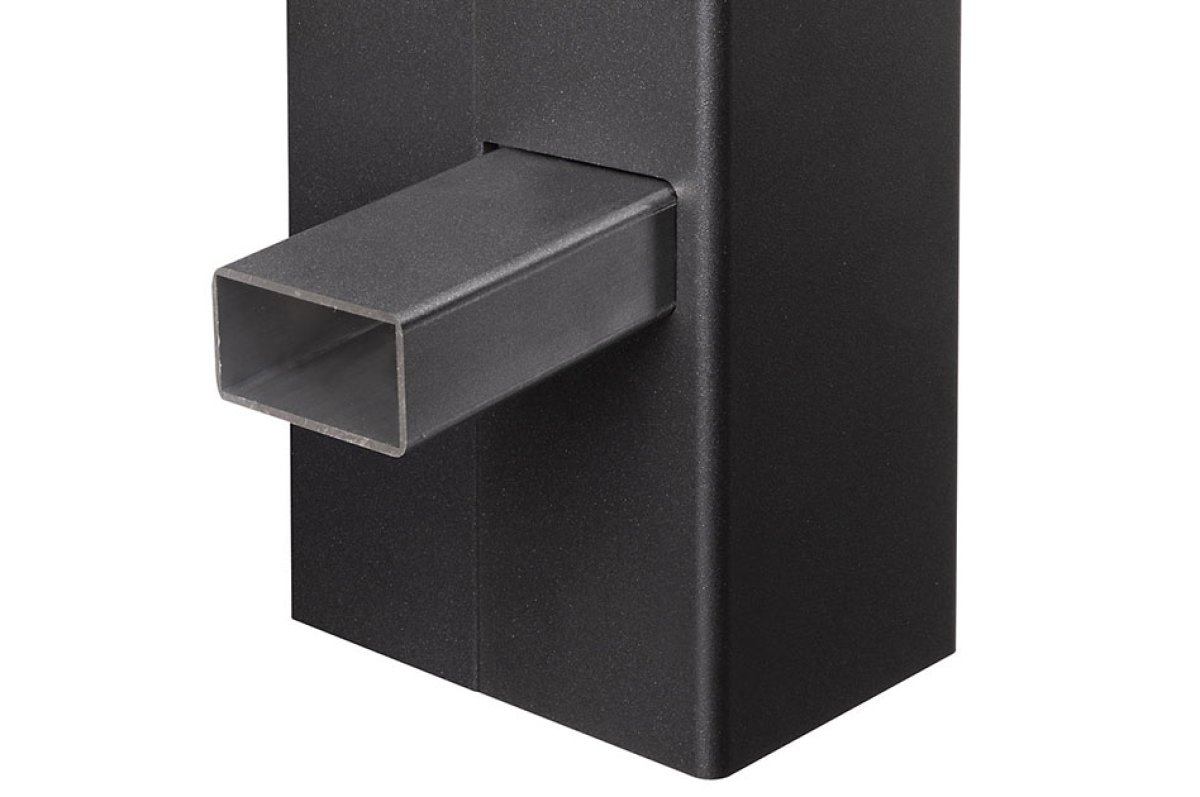

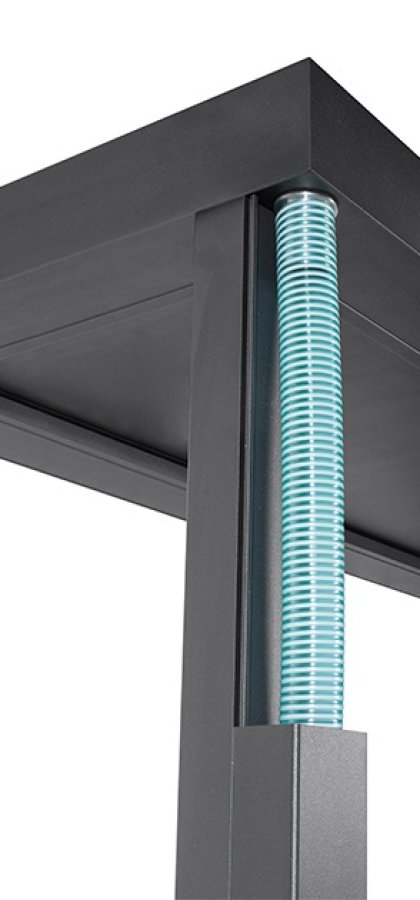

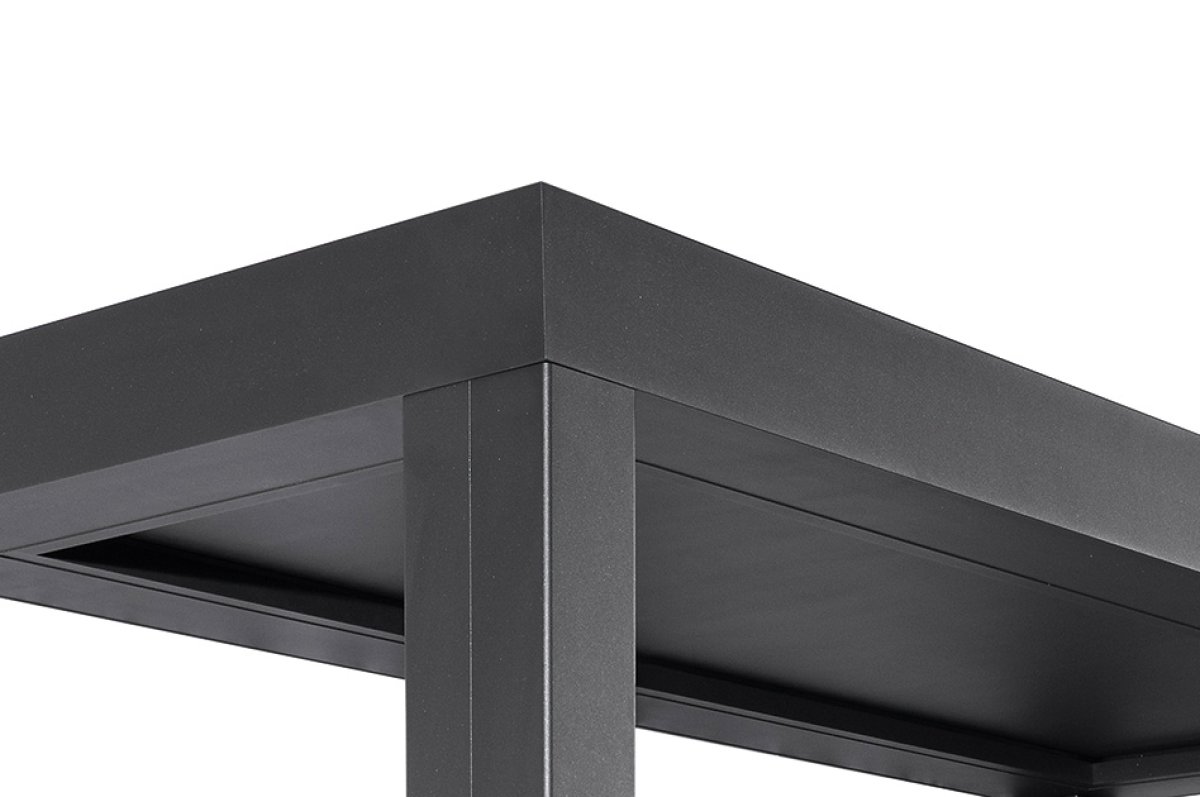

• Optional: Verdeckt durch die Eckstütze bzw. durch das geschlossene Seitenteil

Individuelle Fertigung nach Maß

Jedes Platin Vordach auf Tragwerk wird exakt nach den baulichen Gegebenheiten vor Ort oder anhand technischer Planungsunterlagen gefertigt. So garantieren wir eine passgenaue Lösung für Ihr Bauprojekt.

Interesse geweckt?
Kontaktieren Sie uns für eine ausführliche Beratung. Gemeinsam finden wir die optimale Lösung für Ihre Anforderungen!

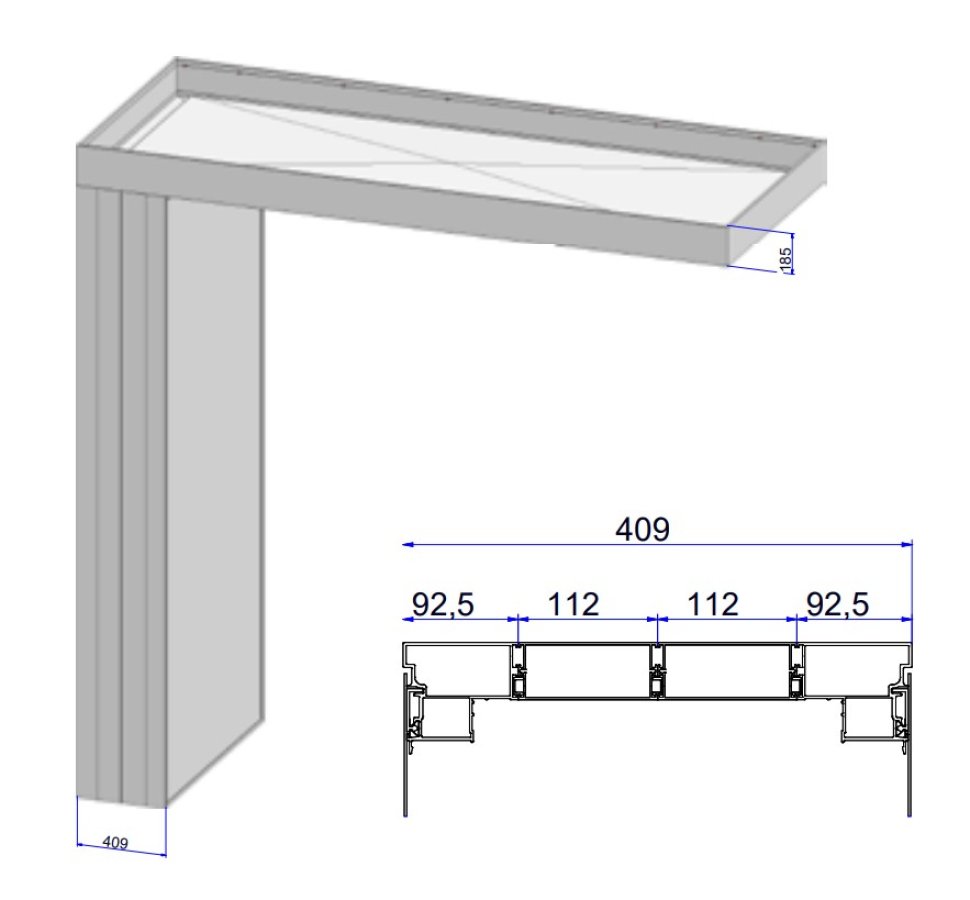

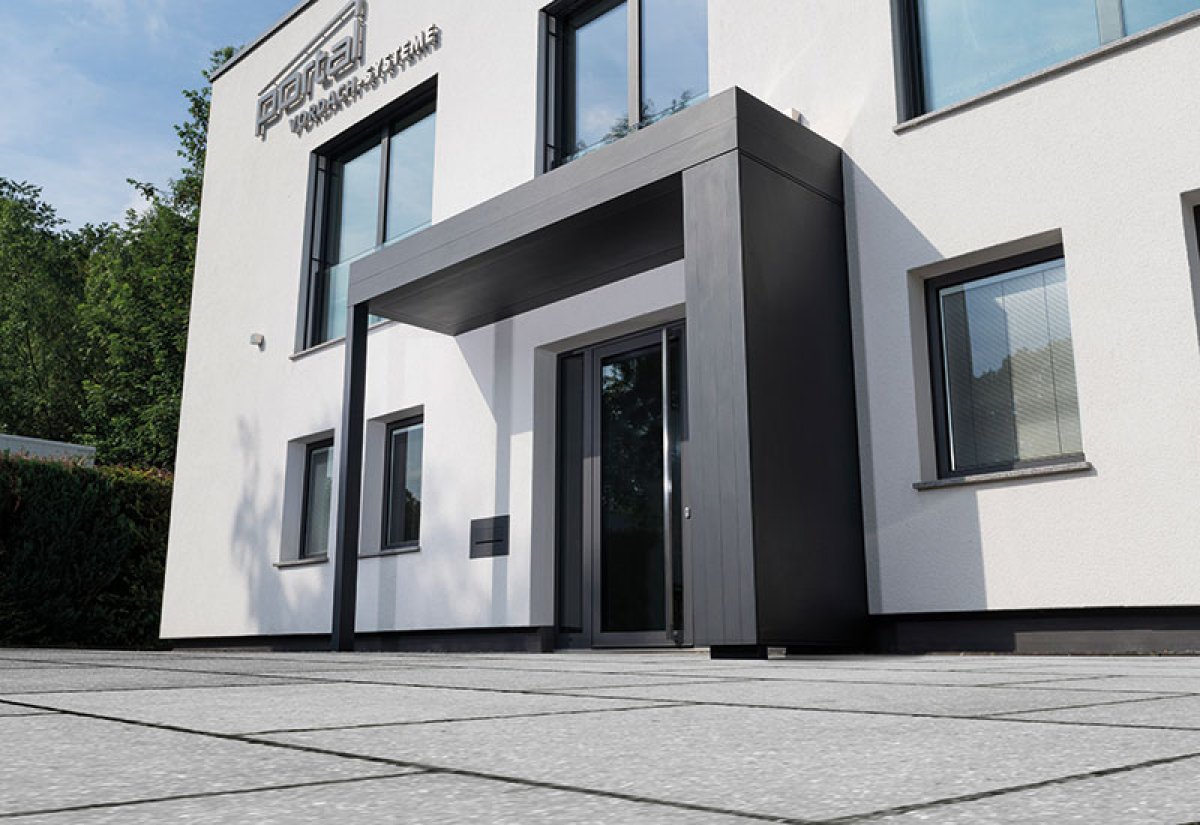

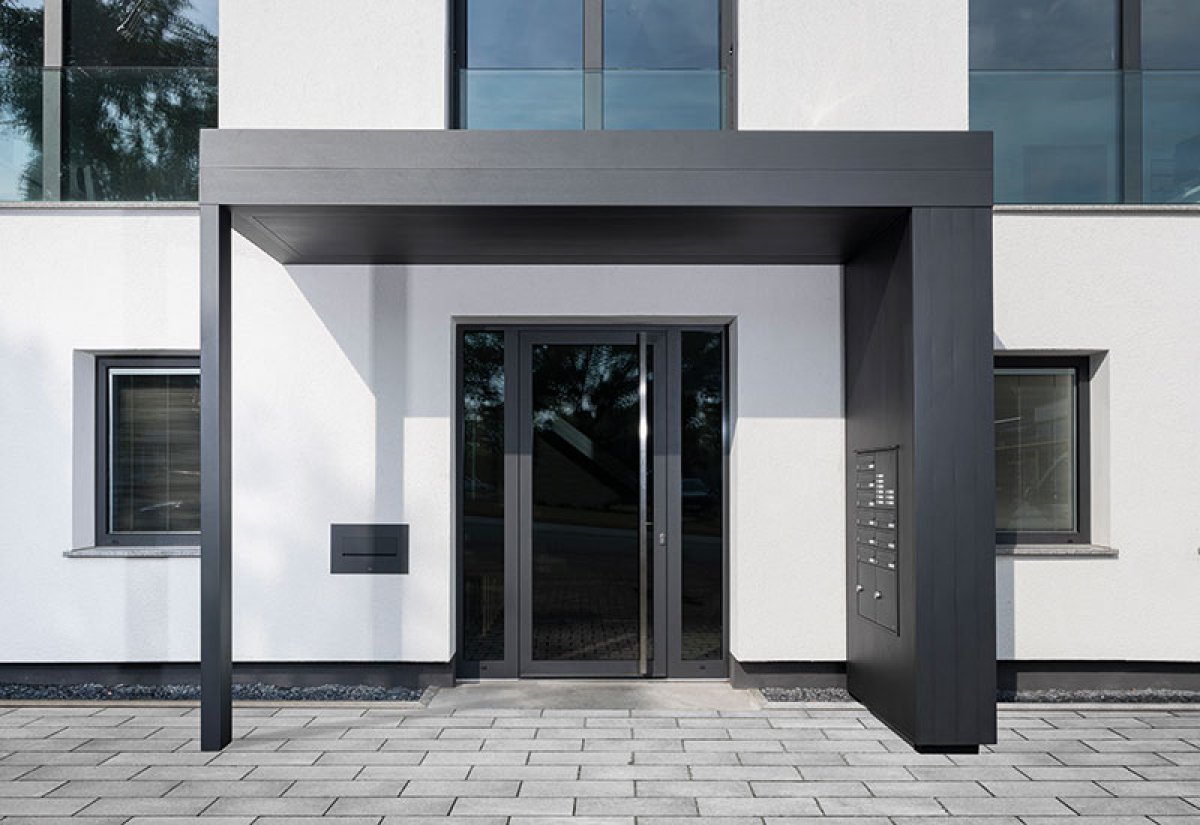

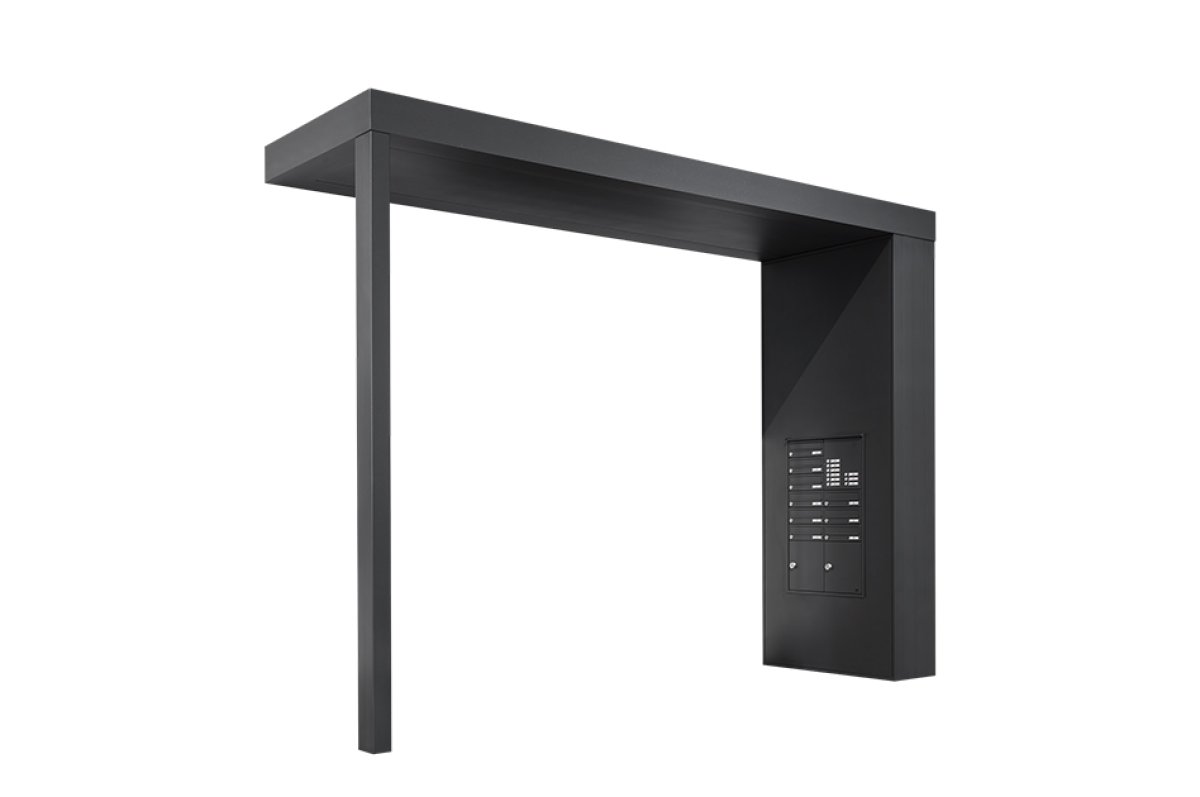

Perfekte Ergänzung: Blendrahmenverbreiterung XXL (auf Anfrage)

Für große Eingangsbereiche und Mehrfamilienhäuser kann das Vordach optional um 200 mm verbreitert werden. Dies sorgt für eine optisch stimmige Einheit mit dem Seitenteil XXL.



---

Montageverlauf Beispiel:
